Модули расширения серии GL20

Модули расширения серии GL20 — компактный, быстрый и гибкий I/O для современного ПЛК

Модули расширения GL20 — это рациональный способ развернуть распределенный ввод/вывод на базе EtherCAT, ProfiNet или EthernetIP без переплаты за лишний «железный» функционал. Толщина корпуса всего 12 мм позволяет существенно экономить место в шкафу, а продуманная конструкция ускоряет монтаж и обслуживание. Серия совместима как с локальными ПЛК Inovance AM300/AM500, так и с удаленными контроллерами, поддерживающими EtherCAT/ProfiNet/EthernetIP, что делает GL20 универсальным выбором для модернизации и новых проектов автоматизации.

Ключевые преимущества GL20 для вашего производства

• Компактность и масштабируемость. Компактные модули толщиной 12 мм монтируются вплотную, а шинный соединитель поддерживает до 32 модулей — идеальный баланс между плотностью каналов и удобством разводки.
• Гибкая архитектура. GL20 одинаково легко работает локально рядом с AM300/AM500, и как удаленная станция ввода/вывода по EtherCAT/ProfiNet/EthernetIP, упрощая распределение I/O по линиям, этажам и узлам оборудования.
• Высокая скорость реакции. Времена отклика DI/DO — 100 µs, AI/AO — 250 µs обеспечивает устойчивую работу быстрых контуров, счетчиков, датчиков положения и контрольно-измерительных задач.
• Полный набор типов сигналов. Дискретные PNP/NPN (входы 8/16/32 кан., выходы 8/16/32 кан.), релейные выходы (8 кан.), аналоговые входы/выходы 16 бит с поддержкой напряжения и тока, а также специализированные модули для RTD (PT100/1000) и термопар (S/T/R/E/N/K/J). Плюс интерфейсный модуль RS-485 для связи с «полевыми» устройствами.

Технические возможности, которые решают задачи

Аналоговые входы (4 канала, 16-бит) поддерживают диапазоны ±10 В, ±5 В, 0–10 В, 0–5 В, 0–20 мА, 4–20 мА — удобно и для процесса (давление, расход, уровень), и для мехатроники (датчики силы/момента). Аналоговые выходы (4 канала, 16-бит) формируют ±10 В, ±5 В, 0–10 В, 0–5 В, 0–20 мА, 4–20 мА, позволяя управлять приводами, клапанами, частотными преобразователями и позиционерами. Температурные модули на 4/8 каналов под RTD и термопары закрывают потребности термоконтроля от пищевого производства до печей и термокамер.
Дискретные модули доступны в конфигурациях 8/16/32 канала с логикой PNP/NPN — легко адаптировать к существующим датчикам и исполнительным механизмам. Релейные выходы на 8 каналов подойдут для коммутации цепей питания и нагрузки, когда необходима гальваническая развязка.

Почему стоит выбрать GL20 сегодня

Серия GL20 сочетает скорость, надежность промышленной шины и экономию места в шкафу, снижая стоимость владения и ускоряя ввод в эксплуатацию. Универсальные типы сигналов и поддержка популярных протоколов делают проектирование проще, а расширение — предсказуемым и недорогим.
Ищете компактный I/O, который «встанет» в ваш шкаф и сеть без компромиссов? Выбирайте GL20: до 32 модулей на станцию, быстрые времена отклика, богатая номенклатура дискретных, аналоговых и температурных модулей, совместимость с AM300/AM500 и контроллерами EtherCAT/Profinet/EthernetIP. Свяжитесь с нами, чтобы подобрать конфигурацию, уточнить цены и сроки поставки — и получить готовое решение под вашу задачу автоматизации.

• Компактный размер: толщина корпуса 12 мм. Удобство монтажа и подключения

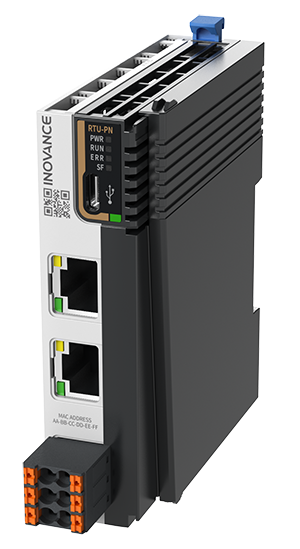

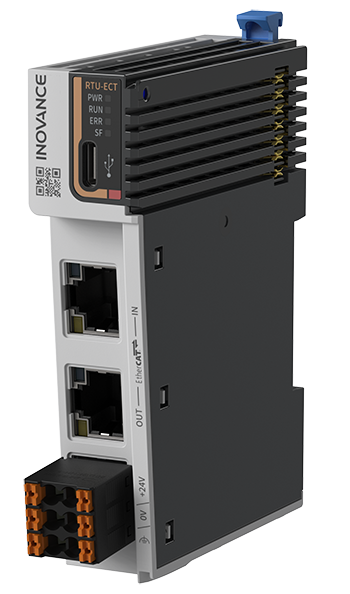

• Гибкая система построения распределенного ввода\вывода по шине EtherCAT, ProfiNet или EthernetIP
• Локальное размещение AM300/500, удаленное ПЛК с поддержкой EtherCAT, ProfiNet или EthernetIP
• Шинный соединитель до 32 модулей, при использовании GL20-PS2
• Цифровые входы 8/16/32 канала, тип сигнала PNP/NPN
• Цифровые выходы 8/16/32 канала, тип сигнала PNP/NPN
• Релейные выходы 8 каналов
• Аналоговые входы 4 канала; 16 бит; тип сигнала: ±10 В, ± 5 В, 0-10 В, 0-5 В, 0-20 мА, 4-20 мА
• Аналоговые выходы 4 канала; 16 бит; тип сигнала: ±10 В, ± 5 В, 0-10 В, 0-5 В, 0-20 мА, 4-20 мА
• Модули датчиков температуры и термопар 4/8 каналов
• Типы сигналов: PT100/1000, S/T/R/E/N/K/J
• Интерфейсный модуль: RS485
• Время отклика DI/DO и время отклика AI/AO: 100 us и 250 us на все каналы
