Силовой экранированный кабель малой емкости Servoflex PC

Силовой экранированный кабель малой емкости Servoflex PC разработан для подключения электродвигателей к частотным преобразователям и других элементов приводной техники в высокоточных промышленных системах. Он обеспечивает стабильную и безопасную подачу электроэнергии в условиях повышенного уровня электромагнитных помех и интенсивных механических нагрузок.

Главной особенностью кабеля Servoflex PC является его оптимизированная конструкция: многопроволочные медные жилы, низкая электрическая ёмкость между проводниками, качественная изоляция и плотный медный экран. Такая структура позволяет значительно снизить потери и предотвратить наводки, которые могут нарушать работу системы управления, особенно при подключении мощных приводов или частотных преобразователей.

Экранирование играет ключевую роль в защите от индустриальных помех, которые особенно актуальны при работе с оборудованием, генерирующим высокочастотные импульсы. Медная оплётка, используемая в конструкции, гарантирует высокую степень экранирования, что обеспечивает чистоту сигнала и отсутствие пульсаций, критичных для систем ЧПУ, ПЛК и сервосистем.

Внешняя оболочка кабеля изготавливается из прочного, гибкого полиуретана или ПВХ, устойчивого к воздействию масел, смазок, химикатов и абразивного износа. Это позволяет использовать Servoflex PC не только в стационарных, но и в подвижных частях оборудования — например, на роботизированных манипуляторах, станках с подвижным порталом или сборочных конвейерах.

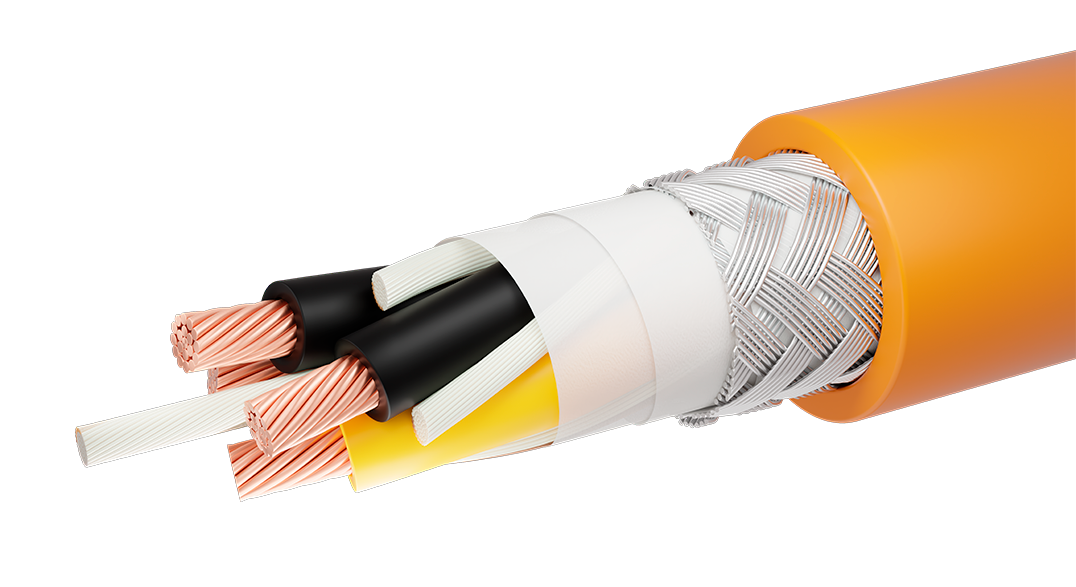

Конструкция кабеля Servoflex PC:

• Токопроводящие жилы — медные лужёные многопроволочные, класс 5 по ГОСТ/IEC, обеспечивают гибкость и стойкость к изгибам
• Изоляция жил — полиуретан или ПВХ с пониженной диэлектрической проницаемостью
• Скрутка жил — оптимизированная для минимизации перекрёстной ёмкости и равномерного распределения нагрузки
• Общий экран — медная оплётка высокой плотности (>85%)
• Наружная оболочка — ПВХ, устойчивый к маслам, химикатам

Технические преимущества Servoflex PC:

• Низкая электрическая ёмкость для точного управления приводами
• Отличная помехозащищённость
• Высокая гибкость — удобство прокладки и подключения
• Стойкость к маслам, механическим повреждениям и вибрациям
• Широкий диапазон рабочих температур (до +80 °C)
• Долговечность даже при циклических изгибах

Области применения:

• Подключение сервоприводов и инверторов
• Системы автоматизации и управления движением
• Промышленные роботы и станки с ЧПУ
• Автоматические производственные линии
• Системы, чувствительные к качеству питания и помехам

Servoflex PC идеально подходит для высокоточной промышленной автоматики, где важна стабильность сигнала, минимальное влияние на окружающие цепи и высокая помехозащищённость. Кабель доступен в исполнениях с разным числом жил, с заземлением и без, с возможностью индивидуального подбора длины, цвета и типа оболочки.

Выбирая Servoflex PC, вы обеспечиваете надёжную и стабильную работу сервосистем без помех, даже в условиях высокой плотности оборудования и длинных линий передачи.

• Номинальное напряжение: 600/1000 В
• Испытательное напряжение: до 4000 В
• Диапазон температур при эксплуатации: от –30°C до +80°C
• Минимальный радиус изгиба: 6×D (однократный), 10×D (при подвижной прокладке)
• Электрическая ёмкость между жилами: ≤ 90 нФ/км (зависит от конструкции)
• Экран: защита от ЭМП в диапазоне 30–300 МГц, подавление >60 дБ
• Пожарная безопасность: соответствует требованиям IEC 60332-1, опции с LSZH
