Полоса пропускания VFD586

Полоса пропускания VFD586 с асинхронным двигателем, оснащенным обратной связью по скорости (датчиком скорости) в качестве привода подачи с аналоговым управлением для металлообрабатывающего оборудования согласно ГОСТ 27803-91

Содержание

• Пункты ГОСТ 27803-91 согласно которым проводились измерения
• Состав комплекта оборудования
• Результаты измерений
• Заключение

1. Пункты ГОСТ 27803-91 согласно которым проводились измерения

Пункт 2.4.9: Электроприводы с обратной связью по скорости (датчиком скорости) и с длительным моментом до 70 Н-м должны иметь полосу пропускания частот замкнутого контура регулирования скорости не менее: 100 Гц — для транзисторных электроприводов.

Полосу пропускания измеряют на холостом ходу электроприводапри амплитуде задающего сигнала не более 0,1 В, работе регулятора в линейной зоне, без дополнительного момента инерции. Для электроприводов с длительным моментом более 70 Н-м полоса пропускания частот не регламентируется.

ПОЯСНЕНИЕ ПОНЯТИЙ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ

Полоса пропускания частот замкнутого контура регулирования скорости (положения) — Наименьшая из частот, при которой сдвиг по фазе первых гармоник сигналов обратной связи по скорости (положению) и управляющего сигнала не превышает 90 электрических градусов или при которой снижение амплитуды выходного сигнала не более 3 дБ.

2. Состав комплекта оборудования

• Преобразователь частоты VFD586-2R2-T4B-310
• Двигатель АДЧР90L4У3-IM1081-1-Д-Т02500
• Генератор сигналов UTG2082B
• Программное обеспечение PC_Tool

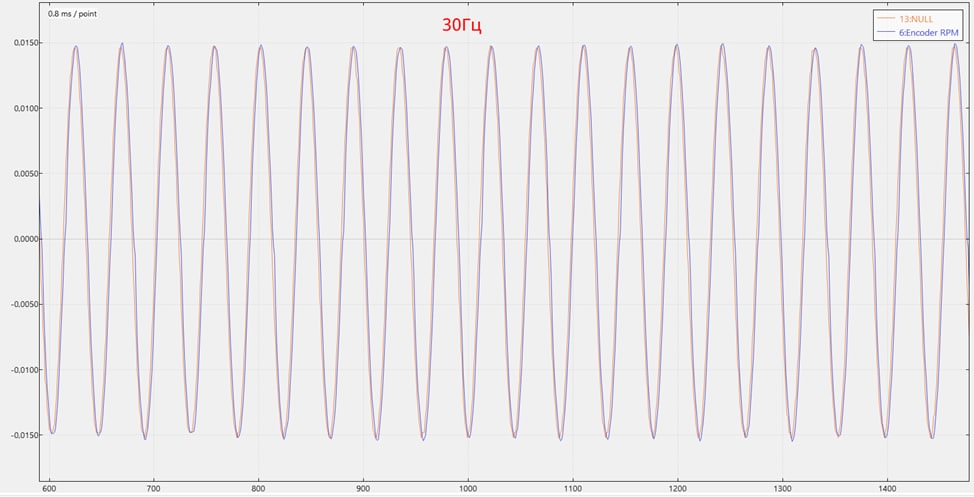

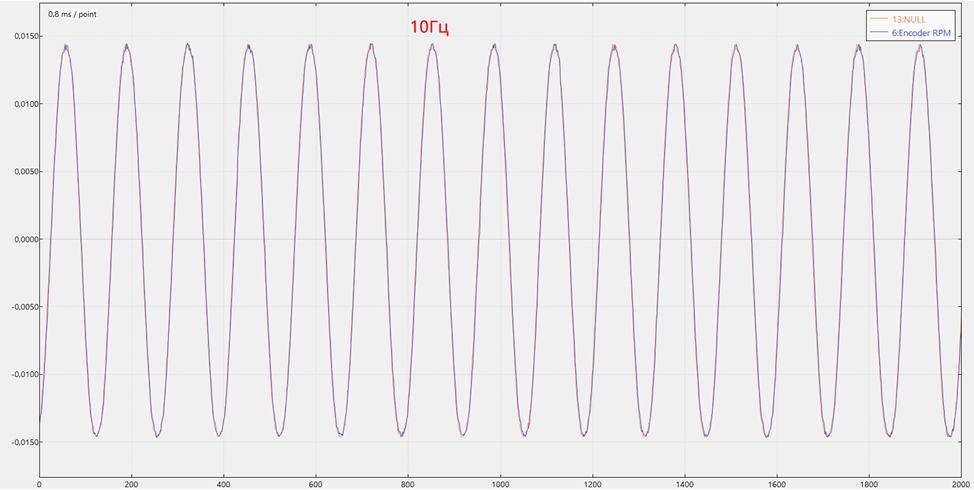

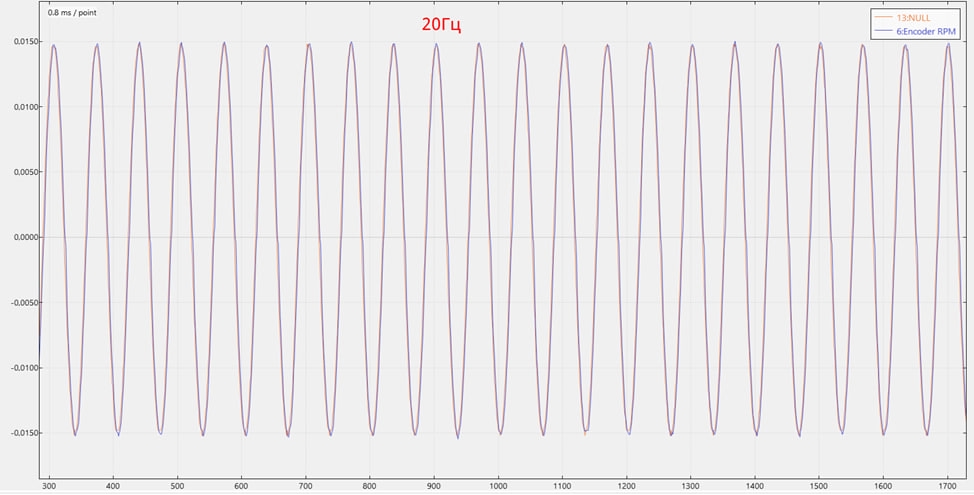

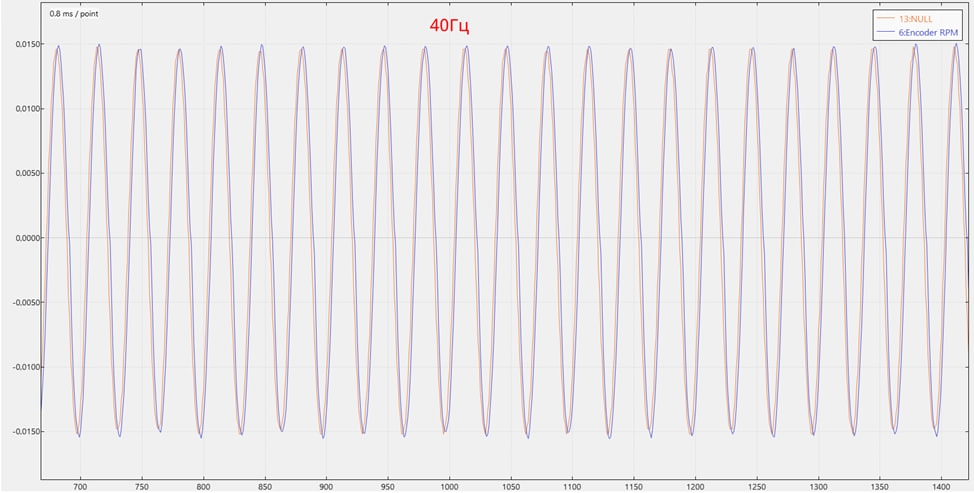

3. Результаты испытаний

4. Заключение

Согласно пункту 2.4.9 ГОСТ 27803-91 полоса пропускания VFD586 с асинхронным двигателем, оснащенным обратной связью по скорости (датчиком скорости), превышает 100Гц, что позволяет использовать его в качестве привода подачи с аналоговым управлением для металлообрабатывающего оборудования.
